數字音頻媒體矩陣切換器

數字音頻信號矩陣切換系統
8路數字音頻媒體矩陣切換器

產品簡介

XUNWEI? 數字音頻媒體矩陣是一種將硬件和軟件以及通信協議集成為一體化的專業音響設備,它將數字處理器和計算機平臺進行了最優化的組合,將音響設計和應用集于一身來完成,使得工程設計師在進行通常設計的時候,充分享受了計算機帶來的便利。媒體數字音頻矩陣就是將傳統音響器材中的調音臺,配線器,均衡器,分頻器,延時器,混響器,激勵器,分配器,壓縮限幅器,擴張器,噪聲門,解碼器,電平表,信號發生器,測試儀等眾多設備都用數字音頻矩陣系統(軟件+硬件)來取代,也就是說除了音源,功放和音箱,所有的中間和周周邊設備都可以用數字音頻矩陣來代替,它實現的是對聲音信號進行所有的處理的功能。

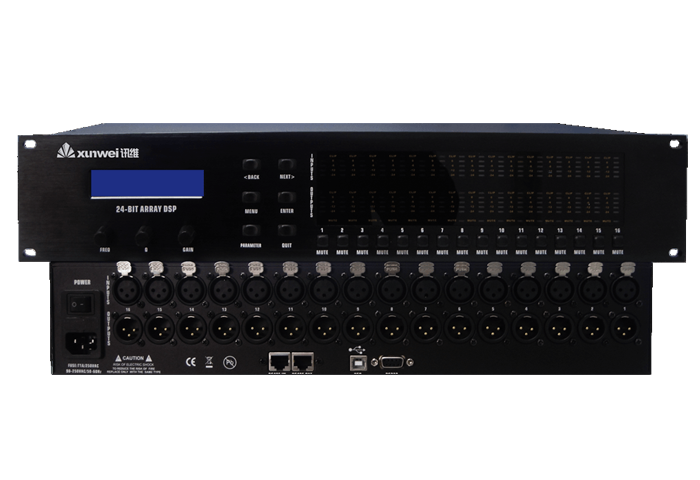

16路數字音頻媒體矩陣切換器

產品特性



●預案功能:最大支持16×16規模的音頻控制,支持16個預案設置,用戶可自定義設置狀態。
●分頻模式:支持多種分頻模式:6dB,12dB,24dB或48dB,寧可-銳,貝塞爾,巴特沃斯。
●音頻延時:每個通道具有獨立延時器,最大可延時1365ms,延時步距0.1ms。
●高保真音頻:支持18顆28bit DSP并行處理,動態范圍102dB,采樣率48KHz。
●參量均衡器:具備每通道5段參量均衡器,所有參數可調。
●通信接口:支持RS232,RS485,USB三種通訊接口,控制更方便。
16路數字音頻媒體矩陣切換器
16路數字音頻媒體矩陣切換器
數字音頻媒體矩陣系列
  • 信號輸入
    8路
  • 信號輸出
    8路
  • 輸入阻抗
    10KΩ電子平衡輸入
  • 共模抑制比
    高于50dB(30Hz~20KHz)
  • 輸出阻抗
    <50Ω
  • 輸出最大電平
    Vpp=4V 平衡, Vpp=7.6V
  • 頻率響應
    20Hz~20.0kHz
  • 動態范圍
    102dB
  • 失真
    0.005%(THD)
  • 最大延時
    1365ms
  • 輸出增益
    40dB~+6dB ±0.5dB
  • 輸入增益
    40dB~+6dB ±0.5dB
  • 最大電平
    1.0Vp-p
  • 視頻阻抗
    75Ω
  • 音頻頻率響應
    20-20KHz
  • 控制接口
    RS-232(DB9)
  • 電 源
    90-240V/AC 50Hz-60Hz
  • 重 量
    7.2kg
  • 產品尺寸
    482mm×213mm×88mm
  • 信號輸入
    8路
  • 信號輸出
    8路
  • 輸入阻抗
    10KΩ電子平衡輸入
  • 共模抑制比
    高于50dB(30Hz~20KHz)
  • 輸出阻抗
    <50Ω
  • 輸出最大電平
    Vpp=4V 平衡, Vpp=7.6V
  • 頻率響應
    20Hz~20.0kHz
  • 動態范圍
    102dB
  • 失真
    0.005%(THD)
  • 最大延時
    1365ms
  • 輸出增益
    40dB~+6dB ±0.5dB
  • 輸入增益
    40dB~+6dB ±0.5dB
  • 最大電平
    1.0Vp-p
  • 視頻阻抗
    75Ω
  • 音頻頻率響應
    20-20KHz
  • 控制接口
    RS-232(DB9)
  • 電 源
    90-240V/AC 50Hz-60Hz
  • 重 量
    7.2kg
  • 產品尺寸
    482mm×213mm×88mm
