SDI高清畫面分割器

SDI高清信號畫面分割器
SDI高清畫面分割器

產品簡介

XUNWEI? SDI高清畫面分割器是專用的視頻處理與控制設備,主要功能是在高分辨率的顯示設備(平板/投影機)上以全屏或多窗口模式同時顯示多路SDI視頻信息;也就是將多路SDI、HDMI/DVI、VGA、CVBS信號畫面,選擇其中部分或全部通道畫面在顯示器件上分割顯示,支持1080p/60Hz 的分辨率。輸出支持投影機、液晶顯示器、DLP、等離子、全彩LED等各種帶高清接口的顯示單元??梢灾С侄喈?huà)面顯示,包括畫中畫窗口的位置、尺寸、大小、優先級、畫畫凍結等。高清畫面分割器非常適合對畫質要求極高的圖像和視頻演 示應用環境,例如控制指揮中心,視頻會(huì )議,醫療設施,法 庭和會(huì )議室等。
9路SDI高清畫面分割器

產品特性



●FPGA邏輯架構:采用FPGA純硬件架構,無操作系統無硬盤,避免了系統死機、硬件沖突以及病毒等問題。
●畫面調整功能:通過軟件可實現對畫中畫窗口的位置、尺寸、大小等進行任意調整。
●1080P分辨率:采用超強圖像處理芯片,輕松實現1080P分辨率圖像的輸入輸出。
●預案管理功能:提供最多16種用戶自定義的輸出畫面模式方案,在客戶端可以輕松管理預案的調用與管理。
●分辨率自適應:輸入分辨率自適應,并且可對輸出分辨率進行調整。
●多信號接口:除了支持SDI接口外,還支持CVBS、VGA、HDMI多種信號。
16路SDI高清畫面分割器
32路SDI高清畫面分割器
SDI高清畫面分割器系列

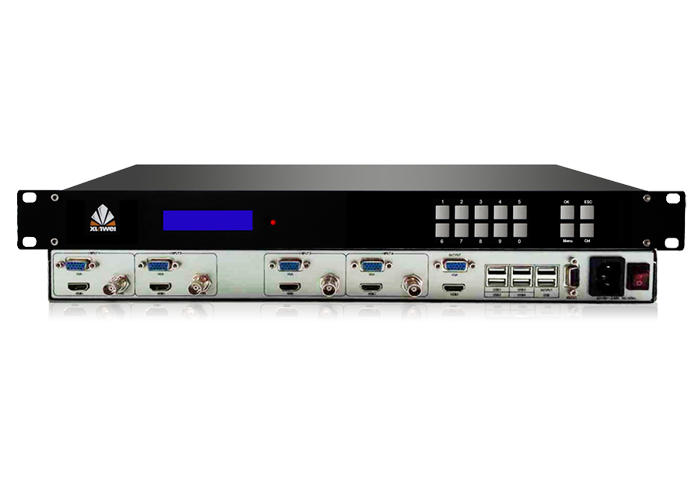

  • 視頻輸入
    4路VGA、SDI、HDMI
  • 視頻輸出
    1路DVI
  • SDI標準
    3G-SDI
  • 同步類型
    RGsB,RGBS,RGBHV
  • 輸出分辨率
    1920x1080@60HZ
  • 圖象控制
    窗口全屏顯示,多窗口顯示,縮放,漫游 ,疊加
  • 控制方式
    遙控、串口(軟件)
  • 控制接口
    RS-232(DB9)
  • USB接口
    4路
  • 工作溫度
    0℃-50℃
  • 工作濕度
    5%~75%
  • 電 源
    180~240V/AC 50Hz-60Hz
  • 功 耗
    單路最大15W
  • 產品尺寸
    標準機架式1U
  • 視頻輸入
    8路VGA、SDI、HDMI
  • 視頻輸出
    1路DVI
  • SDI標準
    3G-SDI
  • 同步類型
    RGsB,RGBS,RGBHV
  • 輸出分辨率
    1920x1080@60HZ
  • 圖象控制
    窗口全屏顯示,多窗口顯示,縮放,漫游 ,疊加
  • 控制方式
    遙控、串口(軟件)
  • 控制接口
    RS-232(DB9)
  • 工作溫度
    0℃-50℃
  • 工作濕度
    5%~75%
  • 電 源
    180~240V/AC 50Hz-60Hz
  • 功 耗
    單路最大15W
  • 產品尺寸
    標準機架式4U
  • 視頻輸入
    9路VGA、SDI、HDMI
  • 視頻輸出
    1路DVI
  • SDI標準
    3G-SDI
  • 同步類型
    RGsB,RGBS,RGBHV
  • 輸出分辨率
    1920x1080@60HZ
  • 圖象控制
    窗口全屏顯示,多窗口顯示,縮放,漫游 ,疊加
  • 控制方式
    遙控、串口(軟件)
  • 控制接口
    RS-232(DB9)
  • 工作溫度
    0℃-50℃
  • 工作濕度
    5%~75%
  • 電 源
    180~240V/AC 50Hz-60Hz
  • 功 耗
    單路最大15W
  • 產品尺寸
    標準機架式4U
  • 視頻輸入
    16路VGA、SDI、HDMI
  • 視頻輸出
    1路DVI
  • SDI標準
    3G-SDI
  • 同步類型
    RGsB,RGBS,RGBHV
  • 輸出分辨率
    1920x1080@60HZ
  • 圖象控制
    窗口全屏顯示,多窗口顯示,縮放,漫游 ,疊加
  • 控制方式
    遙控、串口(軟件)
  • 控制接口
    RS-232(DB9)
  • 工作溫度
    0℃-50℃
  • 工作濕度
    5%~75%
  • 電 源
    180~240V/AC 50Hz-60Hz
  • 功 耗
    單路最大15W
  • 產品尺寸
    標準機架式4U
  • 視頻輸入
    32路VGA、SDI、HDMI
  • 視頻輸出
    1路DVI
  • SDI標準
    3G-SDI
  • 同步類型
    RGsB,RGBS,RGBHV
  • 輸出分辨率
    1920x1080@60HZ
  • 圖象控制
    窗口全屏顯示,多窗口顯示,縮放,漫游 ,疊加
  • 控制方式
    遙控、串口(軟件)
  • 控制接口
    RS-232(DB9)
  • 工作溫度
    0℃-50℃
  • 工作濕度
    5%~75%
  • 電 源
    180~240V/AC 50Hz-60Hz
  • 功 耗
    單路最大15W
  • 產品尺寸
    標準機架式8U
