SDI分配器

多路高清SDI分配器

產品簡介

XUNWEI?SDI 分配器是一款專業的1路輸入、多路輸出分配放大器，用于3G-SDI和多速率HD-SDI串行數據視頻信號分配傳輸，其最高速率可達2.97Gbps。它能自動 識別并適應符合SMPTE和ITU標準（包括 SMPTE 259M、292M和424M以及ITU-R.BT601和BT1120）的通用串行數字視頻信號。SDI分配器是應用于廣播和視頻生產設施、醫學設施、舞臺租賃以及其它需要將單一串行數字視頻信號源同時發送到多臺顯示設備等環境的理想選擇。

產品特性



●高清分辨率：支持分辨率高達1080p/60Hz，圖像清晰穩定。
●性能穩定：具有寬帶、高速、高精度、高輸出電流、低噪聲、低功耗的良好性能，故障率低。
●增益補償：采用高性能的圖像處理及信號長矩離傳輸失真增益補償技術，圖像輸出更加穩定可靠。
●數字傳輸：支持任何高分辨率運動、靜止圖像無失真?zhèn)鬏?；克服了常?guī)的模擬多信號同時傳輸時交調干擾嚴重、容易受環境干擾影響。
●長距傳輸：可將高達1080P分辨率的SDI信號傳輸至100米的距離。
●無縫級聯：支持無縫級聯，通過級聯可以增加SDI的輸出口數量。
SDI分配器系列

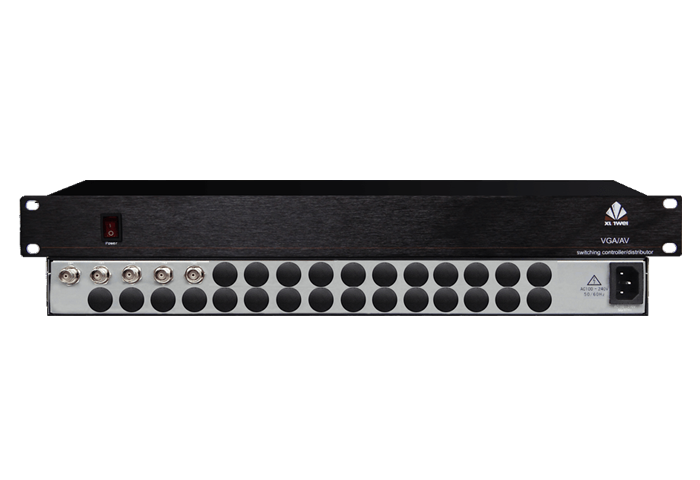

  • 視頻輸入
    1路SDI
  • 視頻輸出
    4路SDI
  • 信號類型
    SD-SDI/HD-SDI/3G-SDI信號
  • 視頻接口
    BNC
  • 帶寬(速率)
    2.95Gbps
  • 通道間隔離度
    >65dB
  • 最大傳播延時
    5ns(±1ns)
  • 最大分辨率
    1080P/60Hz
  • 最大傳輸距離
    15m
  • 最小電平
    0.5Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 電 源
    180VAC ~ 240VAC, 50/60 Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~ 75%
  • 尺寸
    桌面式/1U機架式

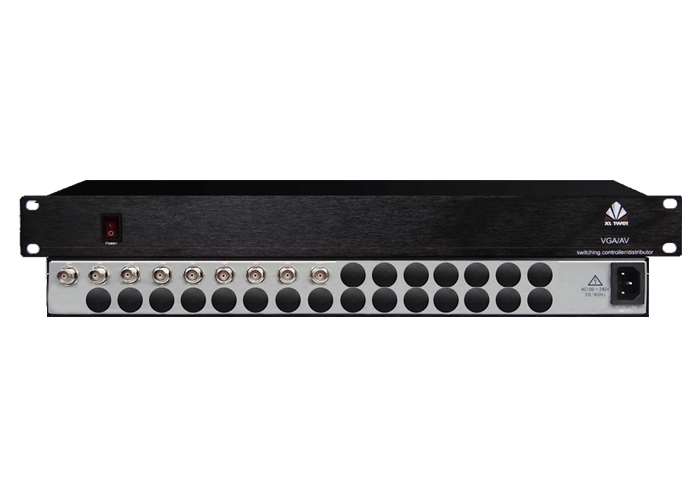

  • 視頻輸入
    1路SDI
  • 視頻輸出
    8路SDI
  • 信號類型
    SD-SDI/HD-SDI/3G-SDI信號
  • 視頻接口
    BNC
  • 帶寬(速率)
    2.95Gbps
  • 通道間隔離度
    >65dB
  • 最大傳播延時
    5ns(±1ns)
  • 最大分辨率
    1080P/60Hz
  • 最大傳輸距離
    15m
  • 最小電平
    0.5Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 電 源
    180VAC ~ 240VAC, 50/60 Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~ 75%
  • 尺寸
    標準機架式1U

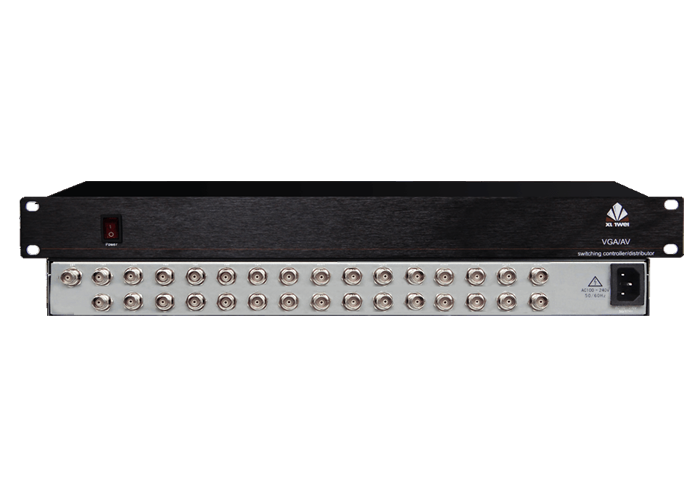

  • 視頻輸入
    1路SDI
  • 視頻輸出
    16路SDI
  • 信號類型
    SD-SDI/HD-SDI/3G-SDI信號
  • 視頻接口
    BNC
  • 帶寬(速率)
    2.95Gbps
  • 通道間隔離度
    >65dB
  • 最大傳播延時
    5ns(±1ns)
  • 最大分辨率
    1080P/60Hz
  • 最大傳輸距離
    15m
  • 最小電平
    0.5Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 電 源
    180VAC ~ 240VAC, 50/60 Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~ 75%
  • 尺寸
    標準機架式1U
  • 視頻輸入
    1路SDI
  • 視頻輸出
    32路SDI
  • 信號類型
    SD-SDI/HD-SDI/3G-SDI信號
  • 視頻接口
    BNC
  • 帶寬(速率)
    2.95Gbps
  • 通道間隔離度
    >65dB
  • 最大傳播延時
    5ns(±1ns)
  • 最大分辨率
    1080P/60Hz
  • 最大傳輸距離
    15m
  • 最小電平
    0.5Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 電 源
    180VAC ~ 240VAC, 50/60 Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~ 75%
  • 尺寸
    標準機架式1U
