HDMI數字光端機

HDMI高清數字非壓縮光端機

產品簡介

XUNWEI?HDMI數字光端機是由HDMI發送器（HDMI-T）和HDMI接收器（HDMI-R）組成, 通過一芯單模光纖遠距離傳輸HDMI、Audio信號的設備。 在多媒體應用系統中，往往需要把HDMI數字視頻信號、音頻信號、控制信號進行遠距離、無失真的并行傳輸。使用HDMI光端機進行傳輸，完全解決了此類問題，傳輸距離1米-120公里。光端機傳輸具有衰減小、頻帶寬、抗干擾性能強、安全性能高、體積小、重量輕等優點，所以在長距離傳輸和特殊環境等方面具有無法比擬優勢。HDMI數字光端機已經廣泛應用在各大型多媒體高清顯示、信息發布和新聞中心、交通誘導和信息顯示系統、戶外大屏顯示系統、大型舞臺展示和娛樂中心、電視直播、多媒體會議、軍事指揮和演習等多個領域。

產品特性



●數字非壓縮：采用全數字、無壓縮、高清傳輸方式，圖像清晰穩定。
●外部接口：除了HDMI接口外，還支持Audio音頻，RS232數據，USB數據等外部接口。
●高清分辨率：支持UXGA 1280*1024/,HDTV 1080p 1920*1080@60Hz分辨率的信號傳輸。
●遠距傳輸：支持單模0~120KM、多模0~300M的距離傳輸。
●光電自適應：采用先進的自適應技術，使用時無需進行電氣光學調節。
●多種規格：支持單路、2路、4路、多路HDMI信號傳輸，可提供獨立式、1U機架式和4U機架式安裝規格。
HDMI數字光端機系列

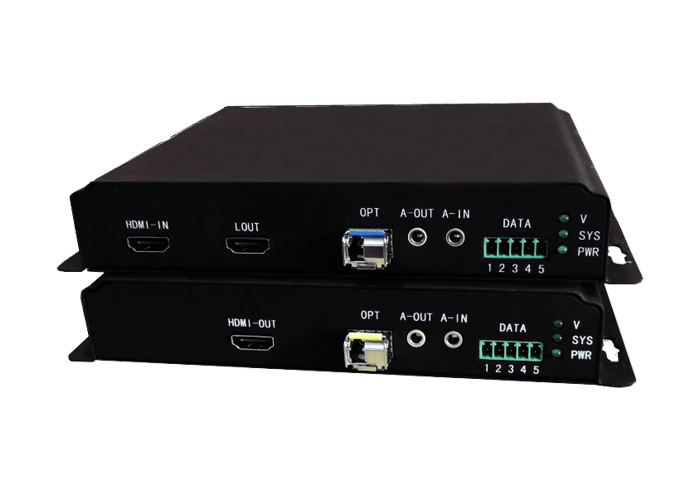

  • 信號輸入
    1路
  • 信號輸出
    1路
  • 接口標準
    HDMI 1.4
  • 視頻接口
    HDMI-A
  • 輸入帶寬
    4.5GHz
  • 輸入輸出電平
    800mV P-P
  • 輸入阻抗
    75Ω
  • 返回?fù)p耗
    ＜-40dB@5MHz
  • 傳輸類型
    單模單纖（多?？蛇x）
  • 傳輸距離
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波長
    1310nm-1620nm
  • 輸出光功率
    -5～-10dBm
  • 接收靈敏度
    -26dBm (-30dBm for 60km)
  • 音頻接口
    3.5mm
  • 音頻類型
    雙向立體聲音頻
  • 數字采樣
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音頻阻抗
    600Ω 非平衡
  • 數據接口
    工業標準接線端子
  • 數據類型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 誤碼率
    <10-9
  • 平均無故障工作時間
    ＞10萬小時
  • 產品規格
    獨立式：220L×130W×33H（mm）
  • 信號輸入
    2路
  • 信號輸出
    2路
  • 接口標準
    HDMI 1.4
  • 視頻接口
    HDMI-A
  • 輸入帶寬
    4.5GHz
  • 輸入輸出電平
    800mV P-P
  • 輸入阻抗
    75Ω
  • 返回?fù)p耗
    ＜-40dB@5MHz
  • 傳輸類型
    單模單纖（多?？蛇x）
  • 傳輸距離
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波長
    1310nm-1620nm
  • 輸出光功率
    -5～-10dBm
  • 接收靈敏度
    -26dBm (-30dBm for 60km)
  • 音頻接口
    3.5mm
  • 音頻類型
    雙向立體聲音頻
  • 數字采樣
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音頻阻抗
    600Ω 非平衡
  • 數據接口
    工業標準接線端子
  • 數據類型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 誤碼率
    <10-9
  • 平均無故障工作時間
    ＞10萬小時
  • 產品規格
    1U機架式：485L×255W×46H（mm）
  • 信號輸入
    4路
  • 信號輸出
    4路
  • 接口標準
    HDMI 1.4
  • 視頻接口
    HDMI-A
  • 輸入帶寬
    4.5GHz
  • 輸入輸出電平
    800mV P-P
  • 輸入阻抗
    75Ω
  • 返回?fù)p耗
    ＜-40dB@5MHz
  • 傳輸類型
    單模單纖（多模可選）
  • 傳輸距離
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波長
    1310nm-1620nm
  • 輸出光功率
    -5～-10dBm
  • 接收靈敏度
    -26dBm (-30dBm for 60km)
  • 音頻接口
    3.5mm
  • 音頻類型
    雙向立體聲音頻
  • 數字采樣
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音頻阻抗
    600Ω 非平衡
  • 數據接口
    工業標準接線端子
  • 數據類型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 誤碼率
    <10-9
  • 平均無故障工作時間
    ＞10萬小時

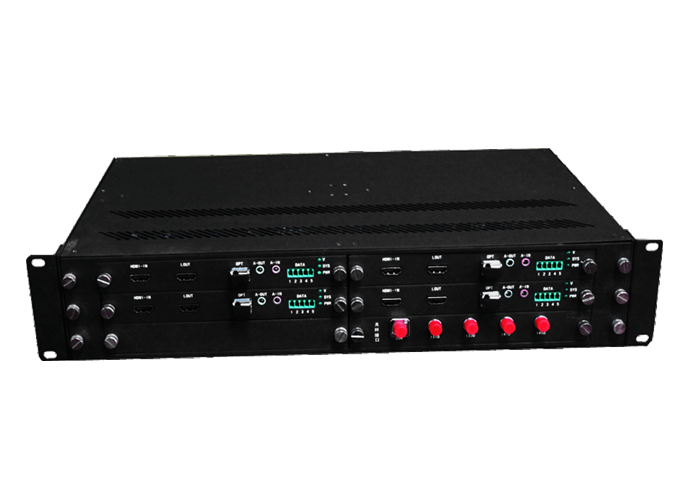

  • 產品規格
    2U機架式：485L×255W×92H（mm）
  • 信號輸入
    8路
  • 信號輸出
    8路
  • 接口標準
    HDMI 1.4
  • 視頻接口
    HDMI-A
  • 輸入帶寬
    4.5GHz
  • 輸入輸出電平
    800mV P-P
  • 輸入阻抗
    75Ω
  • 返回?fù)p耗
    ＜-40dB@5MHz
  • 傳輸類型
    單模單纖（多?？蛇x）
  • 傳輸距離
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波長
    1310nm-1620nm
  • 輸出光功率
    -5～-10dBm
  • 接收靈敏度
    -26dBm (-30dBm for 60km)
  • 音頻接口
    3.5mm
  • 音頻類型
    雙向立體聲音頻
  • 數字采樣
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音頻阻抗
    600Ω 非平衡
  • 數據接口
    工業標準接線端子
  • 數據類型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 誤碼率
    <10-9
  • 平均無故障工作時間
    ＞10萬小時
  • 產品規格
    4U機架式：485L×280W×195H（mm）
  • 信號輸入
    16路
  • 信號輸出
    16路
  • 接口標準
    HDMI 1.4
  • 視頻接口
    HDMI-A
  • 輸入帶寬
    4.5GHz
  • 輸入輸出電平
    800mV P-P
  • 輸入阻抗
    75Ω
  • 返回?fù)p耗
    ＜-40dB@5MHz
  • 傳輸類型
    單模單纖（多?？蛇x）
  • 傳輸距離
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波長
    1310nm-1620nm
  • 輸出光功率
    -5～-10dBm
  • 接收靈敏度
    -26dBm (-30dBm for 60km)
  • 音頻接口
    3.5mm
  • 音頻類型
    雙向立體聲音頻
  • 數字采樣
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音頻阻抗
    600Ω 非平衡
  • 數據接口
    工業標準接線端子
  • 數據類型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 誤碼率
    <10-9
  • 平均無故障工作時間
    ＞10萬小時
  • 產品規格
    4U機架式：485L×280W×195H（mm）
