拼接處理器

高清視頻圖像拼接處理器

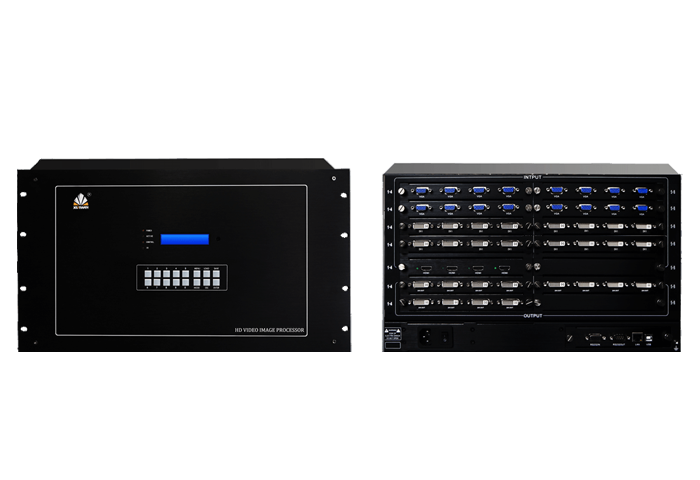

拼接處理器

產品簡介

XUNWEI? 拼接處理器主要功能是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元(如背投單元),完成用多個普通視頻單元組成一個超大屏幕動態圖像顯示屏,可以支持多種視頻設備的同時接入,完成多個信號源在屏幕墻上的開窗、移動、縮放等各種方式的顯示功能。拼接處理器是一款靈活的、可擴展 的拼接墻處理器,可配置為支持多種輸入、輸出和開窗顯示功能。它采用卡籠式機箱設計,支持用 于3G-SDI、HDMI、DVI、VGA、CVBS信號源多種輸入和輸出卡的組合。拼接處理器廣泛應用于政府機關、電力、水利、電信、公安、軍隊、武警、鐵路、交通、礦業、能源、鋼鐵、企業等商業顯示系統的監控中心、調度中心、指揮中心、會議室、展示廳大屏幕顯示系統、可以接駁DLP背投箱、等離子、液晶電視等大屏幕顯示設備。
拼接處理器

產品特性



●純硬件架構:采用大規模FPGA陣列式純硬件架構,無操作系統,無硬盤,免維護,避免了系統死機、硬件沖突以及病毒等問題。
●模塊化設計:采用模塊化設計,可靈活搭配HDMI、DVI、SDI、VGA、CVBS種類的輸入輸出板卡。
●多窗口控制:可輕松實現畫外畫(POP)平鋪模式、畫中畫(PIP)疊加模式、畫面疊加、漫游、跨屏、縮放。
●全高清分辨率:支持分辨率高達 4:4:4 色彩采樣,輕松實現1080P全高清顯示效果。
●信號同步技術:采用單時鐘純數字同步技術,在播放高速動態視頻時,圖像流暢銜接使得極具視覺價值。
●板卡熱插拔:輸入、輸出板卡在工作狀態下可以熱插拔,無需重啟或刷新設備,在設備擴容時,無需關機,僅需要將板卡在設備運行狀態下插入相應的卡槽即可實現系統在線擴容,最大程度地保證了工作系統的穩定。
拼接處理器
拼接處理器
拼接處理器系列
  • 視頻輸入
    4路
  • 輸入接口
    VGA、CVBS、HDMI/DVI、SDI(選配)
  • 視頻輸出
    4路
  • 輸出接口
    VGA/DVI/HDMI/SDI(選配)
  • 同步類型
    RGsB,RGBS,RGBHV
  • 輸出分辨率
    1920×1080@60Hz
  • 圖象控制
    窗口全屏顯示,多窗口顯示,縮放,漫游 ,疊加
  • 控制方式
    遙控、串口(軟件)
  • 控制接口
    RS-232(DB9)
  • 電源
    180~240V AC, 50/60 Hz
  • 功耗
    單路最大15W
  • 環境溫度
    -20°C~+60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品規格
    標準機架式2U
  • 視頻輸入
    8路
  • 輸入接口
    VGA、CVBS、HDMI/DVI、SDI(選配)
  • 視頻輸出
    8路
  • 輸出接口
    VGA/DVI/HDMI/SDI(選配)
  • 同步類型
    RGsB,RGBS,RGBHV
  • 輸出分辨率
    1920×1080@60Hz
  • 圖象控制
    窗口全屏顯示,多窗口顯示,縮放,漫游 ,疊加
  • 控制方式
    遙控、串口(軟件)
  • 控制接口
    RS-232(DB9)
  • 電源
    180~240V AC, 50/60 Hz
  • 功耗
    單路最大15W
  • 環境溫度
    -20°C~+60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品規格
    標準機架式2U
  • 視頻輸入
    16路
  • 輸入接口
    VGA、CVBS、HDMI/DVI、SDI(選配)
  • 視頻輸出
    16路
  • 輸出接口
    VGA/DVI/HDMI/SDI(選配)
  • 同步類型
    RGsB,RGBS,RGBHV
  • 輸出分辨率
    1920×1080@60Hz
  • 圖象控制
    窗口全屏顯示,多窗口顯示,縮放,漫游 ,疊加
  • 控制方式
    遙控、串口(軟件)
  • 控制接口
    RS-232(DB9)
  • 電源
    180~240V AC, 50/60 Hz
  • 功耗
    單路最大15W
  • 環境溫度
    -20°C~+60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品規格
    標準機架式2U
  • 視頻輸入
    32路
  • 輸入接口
    VGA、CVBS、HDMI/DVI、SDI(選配)
  • 視頻輸出
    32路
  • 輸出接口
    VGA/DVI/HDMI/SDI(選配)
  • 同步類型
    RGsB,RGBS,RGBHV
  • 輸出分辨率
    1920×1080@60Hz
  • 圖象控制
    窗口全屏顯示,多窗口顯示,縮放,漫游 ,疊加
  • 控制方式
    遙控、串口(軟件)
  • 控制接口
    RS-232(DB9)
  • 電源
    180~240V AC, 50/60 Hz
  • 功耗
    單路最大15W
  • 環境溫度
    -20°C~+60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品規格
    標準機架式4U
